Plugin para construir paredes no SketchUp

Uma das grandes vantagens do uso do Sketchup é sem dúvida a possibilidade da instalação de plugins. Com a adição de plugins, uma boa parte gratuita, é possível adicionar ainda mais funções para facilitar a modelagem 3D.

Na Gabster desenvolvemos, além dos componentes dinâmicos para mobiliário, plugins para facilitar a construção dos ambientes. Um exemplo é o plugin para construção de cenários que realiza a construção de paredes, a inserção de portas e pontos elétricos no Sketchup.

Esta nova funcionalidade está disponível a partir da versão 2.0.0 do plugin Gabster e funciona da seguinte maneira:

Criar paredes

1. Acesse, clicando sobre o botão “Cenários” e, com isso, abrirá a janela do Construtor de Cenários.

2. Defina as configurações que deseja e comece a desenhar as paredes. Quando terminar, clique em finalizar que elas serão “levantadas” automaticamente.

3. Pode ainda, na mesma janela, selecionar portas e janelas para o projeto. Selecione a aba “Aberturas”, seguindo o exemplo:

4. Para inserir uma das aberturas desta biblioteca em seu projeto, dê um clique sobre a porta ou janela escolhida, desta maneira esse componente será atribuído ao ponteiro do seu mouse. Com o mouse posicione a abertura na parede que deseja inserir, soltando-a com um clique.

Clique sobre a imagem para vê-la em tamanho maior.

Mais detalhes..

Editar as dimensões

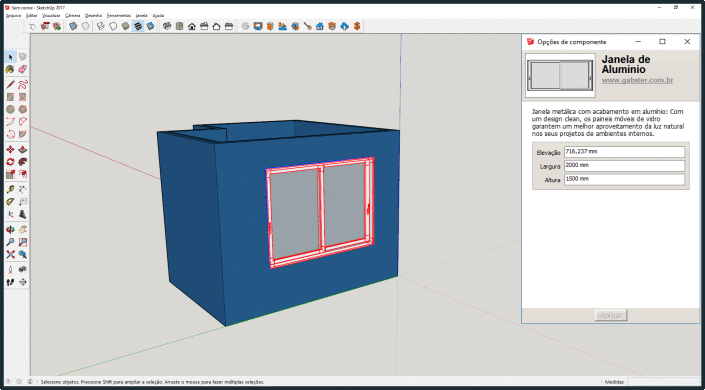

1. Na janela “Opções de Componentes” você poderá realizar a edição das dimensões da sua abertura tais como: elevação, largura e altura.

2. Insira as dimensões que deseja para a sua abertura e clique em “Aplicar”.

Escalar

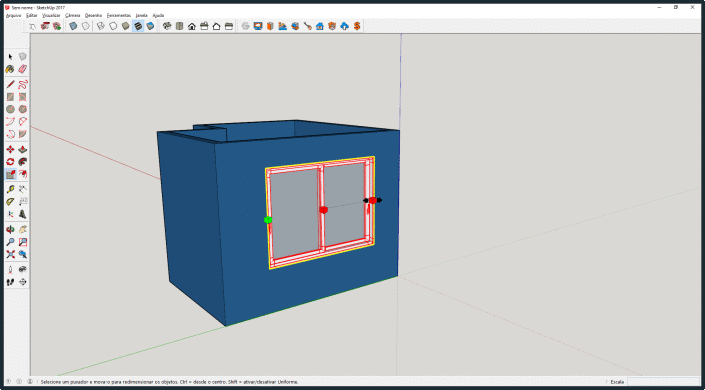

1. Outra maneira de ajustar as medidas de algumas aberturas disponíveis no plugin Gabster é utilizando a ferramenta “Escala” do SketchUp.

Atenção: Portas que possuem vão, ou seja, não possuem vistas, a edição deve ser feita somente pela janela opção de componentes para que seja calculado o tamanho do vão e assim, dar maior realidade e assertividade de medidas no projeto.

Fixação

1. Após realizar as edições necessárias, poderá utilizar a ferramenta “Mover” do Sketchup para posicionar corretamente sua abertura, conforme as dimensões aplicadas.

2. Selecione a abertura e clique em “Fixar abertura”, representado pelo ícone de um alfinete.

3. Quando a abertura é fixada, cria-se a sua demarcação/espaço na parede. Desta maneira obtêm-se o seguinte resultado:
